采用時域分析法測試各種電壓等級的動力電纜、通信同軸電纜、市話電纜、控制電纜、礦用電纜和海底電纜等電纜的低阻、短路、斷路、高阻泄漏故障和高阻閃絡性故障。
參考標準： 《DL/T849.1～DL/T849.3-2004》電力設備專用測試儀器
◆可測試各種型號380V，6kV,10kV,35kV,110kV,220kV,380kV電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障;
◆具有多種測試方法，如低壓脈沖法、沖擊高壓電流取樣法、直流高壓閃絡法等;
◆儀器采用聚合物可充電電池供電，采樣板接口為USB型直接用微電腦電源。再配以高新的電流取樣技術，使該系統真正做到操作人員和測試儀與高壓隔離，抗干擾能力強，同時保證了測試可靠性和人機的安全;
◆前置采樣測量單元采用高新的信號處理技術，漢化屏幕顯示，測試波形特征清晰易辯，使得電纜故障分析更容易掌握;
◆采用Wince操作系統軟件，更具人性化設計，操作簡便;
◆公司開展的網上服務業務更加方便用戶，只要您將測試波形通過E-mail發給我們，您在當天即可得到專家的分析和指導。公司定期還會將收集到的各類電纜故障波形及其分析結果通過E-mail發給您，使您很快也會成為電纜故障測試專家;
◆雙軌跡同屏對比數據處理技術，有利于您進行波形的對比分析;
◆采用工控嵌入式計算機平臺系統，工業級使用環境，實現很強穩定性。鋰電供電、方便現場測試;
◆多觸點鼠標和USB鼠標操作，電腦XP操作平臺集成化軟件，告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件;
◆采用較新的USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇最低3.25MHz、最高達250MHz八種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差;
◆軟件實現低壓脈沖、多次脈沖法自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式。
◆支持開通4G通信終端或無線上網卡，4G軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作;
◆8G內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精準定位提供參考和幫助;
◆關鍵的精準定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障;
◆新的研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓隔離，對主機、操作人員安全的特點。
◆兼容Excel文檔，可以復制內容到PLC輸入輸出說明表，不需要重復填寫輸入輸出說明表，提高項目設計效率;IO管理器中的信息支持復制導出至Excel;隨時插入或修改IO類別，頁面內容自動刷新;PLC管理器特有的PLC管理界面，方便對PLC進行整體管理，添加PLC設備，關聯PLC輸入輸出;、動態PLC插入，可設置PLC連接點方向，可選擇繪制的回路數量，可關聯輸入輸出說明，提高設計效率;宏配置，可通過配置PLC宏回路，在繪制PLC時，回路自動生成，相同宏回路自動進行標號編號，常用回路，一次繪制，可重復使用，提高設計效率。

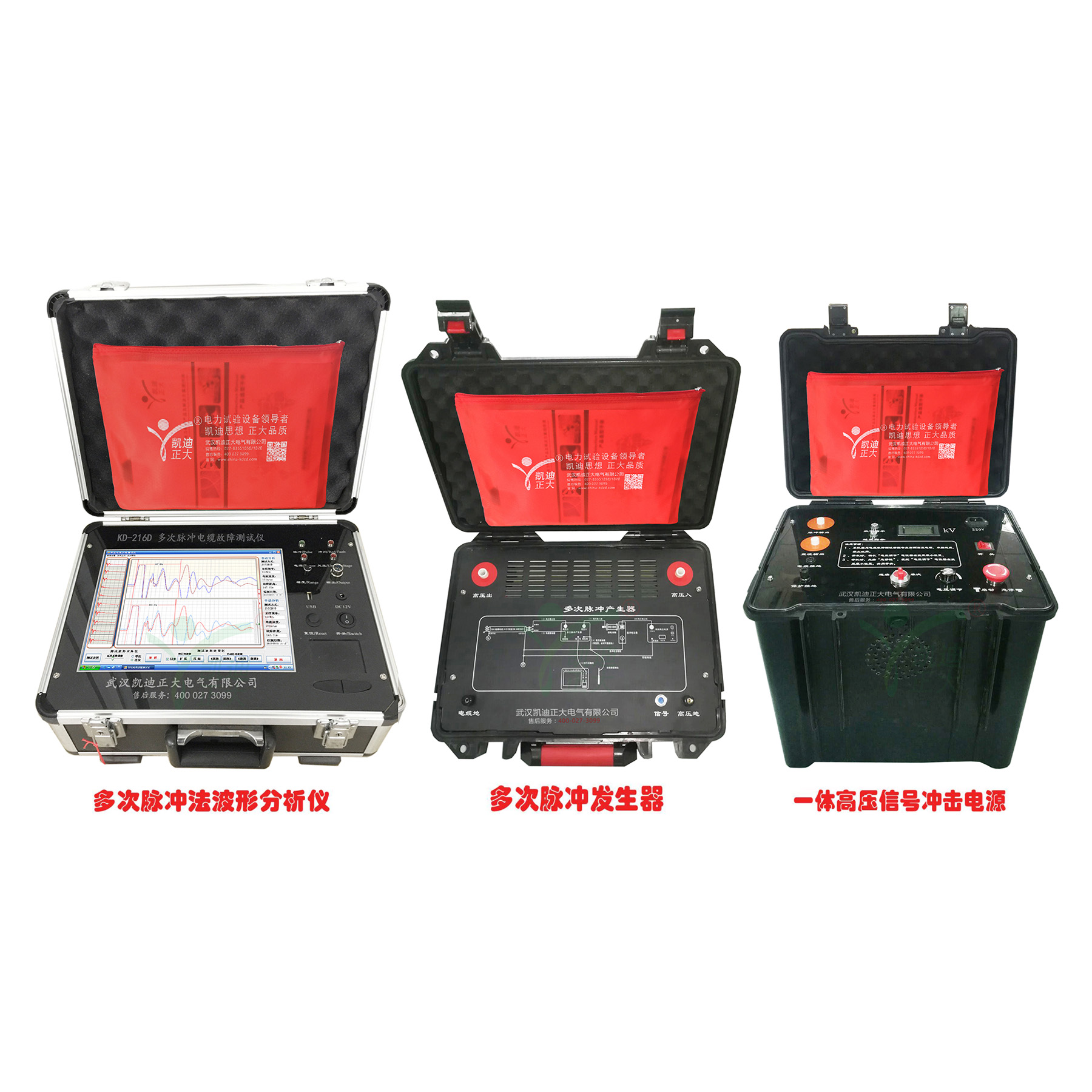

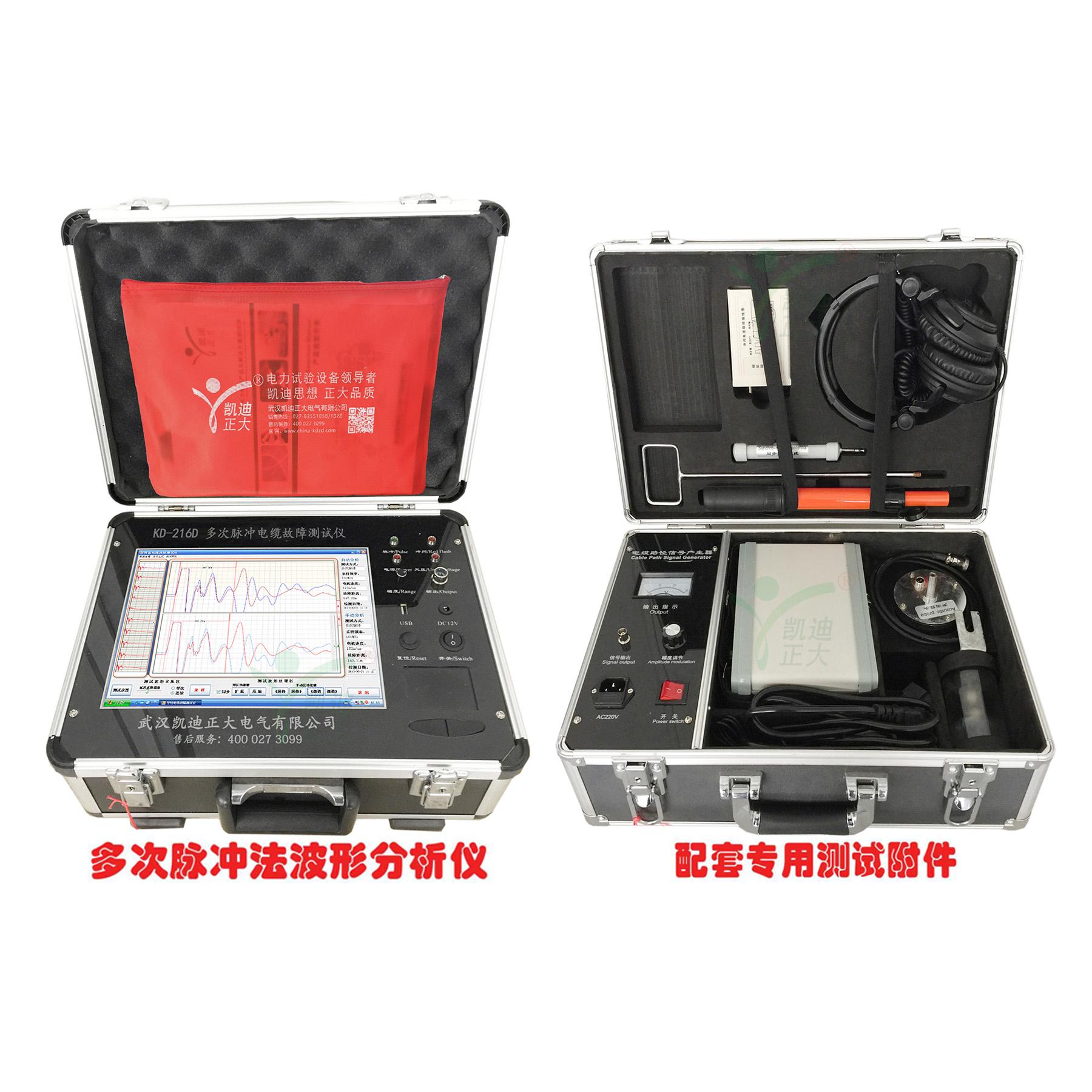

電纜故障多次脈沖測距儀
◆可測試各種380V，6kV,10kV,35kV,110kV,220kV,380kV電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
◆可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
◆可測量長度已知的電纜中電波傳播的速度。
◆可測試電力電纜埋設路徑及埋設深度
◆多次脈沖產生器;沖擊電壓≤40kV
顯示方式：12.1英寸工業級液晶觸摸屏屏(XP操作平臺)
測試距離：不小于60km測試精度：±0.3米
操作方式：雙操作，多觸點觸摸兼觸控鼠標操作
測試方法：低壓脈沖法、沖閃電流法、多次脈沖法、十次脈沖法
儲空間：固定8G
短測試距離(盲區)：0～0.5米或無盲區
分辨率：V/fm;V為傳波速度m/μs;軟件游標0.10米精準定點誤差：±0.2m
測試誤差：系統誤差小于±1%
儀器采樣頻率：3.125MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz;
脈沖寬度：50ns、80ns、100ns、200ns、1μs、2μs、5μs、10μs(軟件自動匹配)
待機時間：可連續使用6小時左右
主機重量：6kg
外形尺寸：180mm×300mm×400mm
環境溫度：-20℃～﹢40℃相對濕度：80%
電源與功耗：AC 220V±10%不大于15W

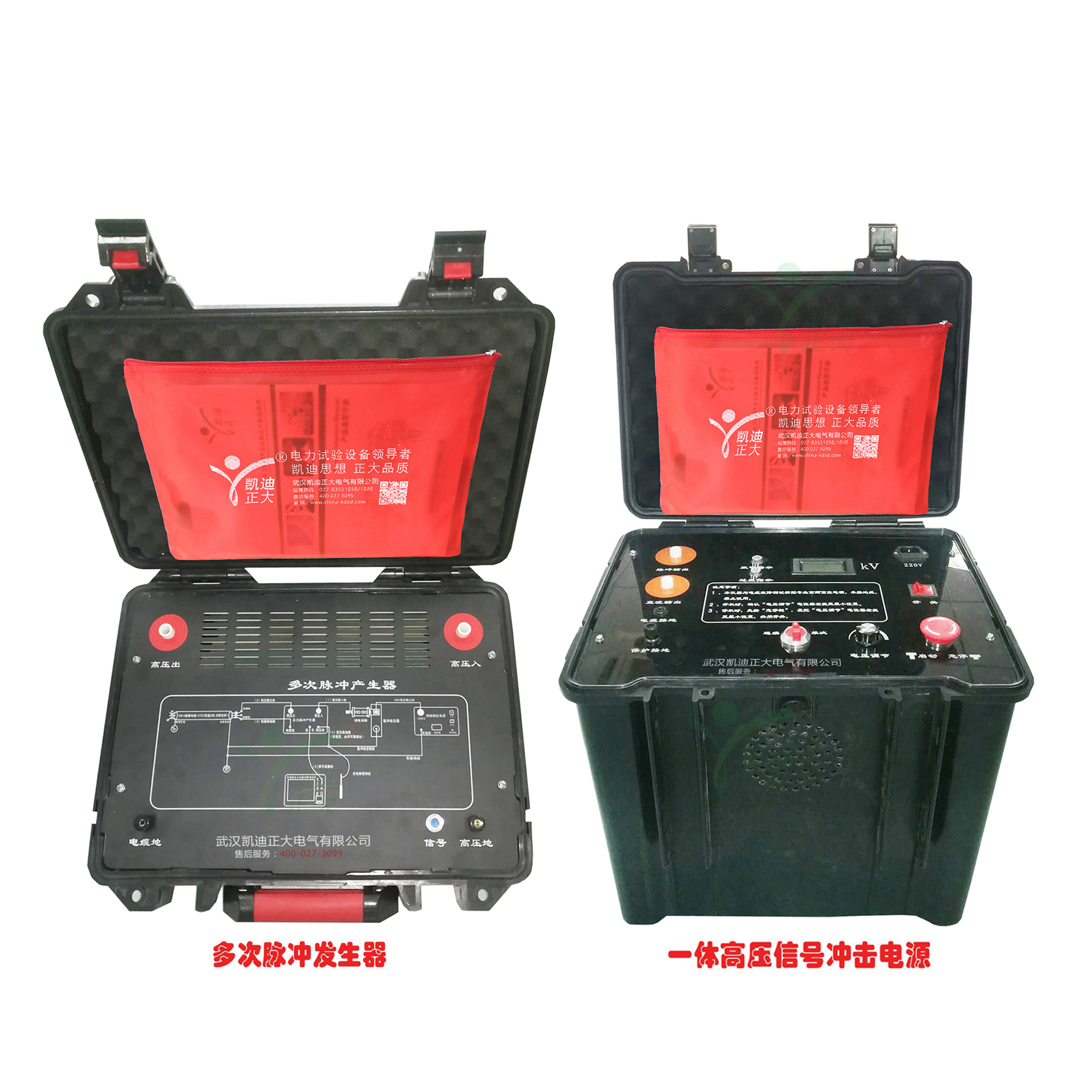

高頻高壓電源
輸出方式：脈沖輸出、直流輸出
輸出電壓：負壓，0～-35kV連續可調
工作電流：≤40mA
工作模式：單次脈沖、連續脈沖、直流輸出
內置電容：2uF/35kV(4uF/35kV)
放電能量：≤2450J
脈沖周期：3s～8s自適應
自動放電：停機自動放電
工作電源：工頻220V±10%
工作溫度：-10℃～40℃
工作濕度：≤80%
海拔高度：≤1000米
外形尺寸：478(L)*370(W)*448(H)mm
重量：≤28kg
智能精確定點儀
傳感器動態量程：聲音通道>104dB ，磁場通道>110 dB
傳感器頻率范圍：100 Hz～1500 Hz
沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)可以開啟或關閉
濾波設置：無濾波 100 Hz～1500 Hz
無濾波：100 Hz-1500 Hz;低通濾波：100Hz～400 Hz;帶通濾波：150Hz～600 Hz;高通濾波：200Hz～1500 Hz
跨步電壓信號光標直觀顯示，左右提示明顯。
液晶顯示器：高亮真彩屏，像素320 x 240適應戶外。
現場連續工作時間：堿性可更換電池電池，方便現場使用。
